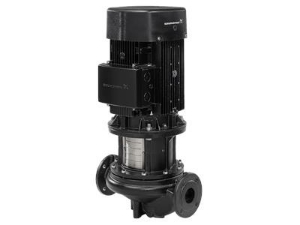

Grundfos Inlinepumpe, TP 100-160/2-A-F-A-BQQE PN16 3x400V, Art.Nr. : 96109189

Artikelnummer: 96109189

Pumpendrehzahl, auf der die Pumpendaten beruhen 2920 1/min

Nennförderstrom 76.2 m³/h

Nennförderhöhe 12.8 m

Maximale Förderhöhe 160 dm

Istdurchmesser des Laufrads 120-110 mm

GLRD Code BQQE

ISO Abnahmekl. ISO9906:2012 3B2

Code Ausführung A

Bauart des Motors 112MC

IE-Wirkungsgradklasse IE3

Motorbemessungsleistung P2 4 kW

Netzfrequenz 50 Hz

Bemessungsspannung 3 x 380-415D V

Bemessungsstrom 7.9 A

Anlaufstrom 1000-1110 %

Leistungsfaktor Cos phi 0.87-0.87

Nenn-Drehzahl 2920-2940 1/min

Wirkungsgrad IE3 88,1%

Motorwirkungsgrad bei Vollast 88.1 %

Motorwirkungsgrad bei 3/4-Last 88.6 %

Motorwirkungsgrad bei halber Last 85.2 %

Motorpole 2

Schutzart (gemäß IEC 34-5) 55 Dust/Jetting

Wärmeklasse (IEC 85) F

eingebauter Motorschutz PTC

Motor - Produktnummer

87322303

Umgebungstemperatur -30 .. 60 °C

Max. Betriebsdruck 16 bar

Max. Druck bei vorgegebener Temperatur 16 bar / 120 °C

Anschlusstyp DIN

Anschlussgröße DN 100

Nenndruckstufe PN 16

Port-to-port length 500 mm

Grösse Motorflansch FF215

Code Anschl. Art F
