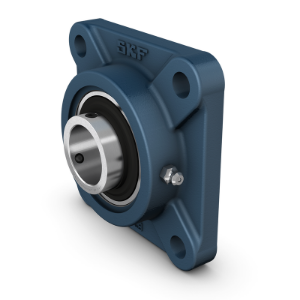

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1. TF

CHF 92.00 inkl. Steuer

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1. TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FY 1. TF

Menge:

d	25.4 mm	Bohrungsdurchmesser
d₁	33.74 mm	AuÃŸendurchmesser Innenring
A	30 mm	Gesamtbreite
A₁	12 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	20.5 mm	Ãœberstand des Enddeckels
B	34.1 mm	Breite des Innenrings
B₄	5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	65 mm	Oberer AuÃŸendurchmesser
D_b2	71 mm	Unterer AuÃŸendurchmesser
D_c	74.6 mm	Durchmesser Zentriervertiefung im Gehäuse
J	70 mm	Abstand zwischen Befestigungsschrauben
L	95 mm	Gesamtlänge
N	11.5 mm	Durchmesser FuÃŸschraubenloch
s₁	19.8 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	38.8 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

0.71 kg

Stellschraube	1/4-28 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
