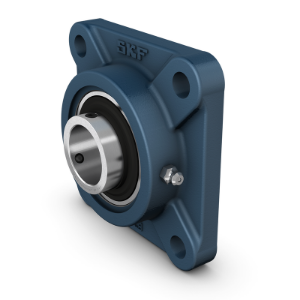

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 20 TF

CHF 66.80 inkl. Steuer

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 20 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FY 20 TF

Menge:

d	20 mm	Bohrungsdurchmesser
d₁	28.2 mm	AuÃŸendurchmesser Innenring
A	29.5 mm	Gesamtbreite
A₁	11 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	20.5 mm	Ãœberstand des Enddeckels
B	31 mm	Breite des Innenrings
B₄	4.5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	57 mm	Oberer AuÃŸendurchmesser
D_b2	63 mm	Unterer AuÃŸendurchmesser
D_c	68.3 mm	Durchmesser Zentriervertiefung im Gehäuse
J	63.5 mm	Abstand zwischen Befestigungsschrauben
L	86 mm	Gesamtlänge
N	11.5 mm	Durchmesser FuÃŸschraubenloch
s₁	18.3 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	37.3 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

0.54 kg

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
