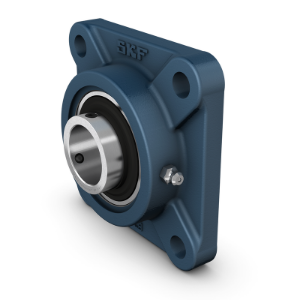

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 2.1/4 TF

CHF 321.40 inkl. Steuer

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 2.1/4 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FY 2.1/4 TF

Menge:

d	57.15 mm	Bohrungsdurchmesser
d₁	75.64 mm	AuÃŸendurchmesser Innenring
A	52 mm	Gesamtbreite
A₁	17 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	39 mm	Ãœberstand des Enddeckels
B	65.1 mm	Breite des Innenrings
B₄	10 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	130 mm	Oberer AuÃŸendurchmesser
D_b2	143 mm	Unterer AuÃŸendurchmesser
D_c	161.9 mm	Durchmesser Zentriervertiefung im Gehäuse
J	143 mm	Abstand zwischen Befestigungsschrauben
L	175 mm	Gesamtlänge
N	18 mm	Durchmesser FuÃŸschraubenloch
s₁	39.7 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	73.7 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

4.05 kg

Stellschraube	3/8-24 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
