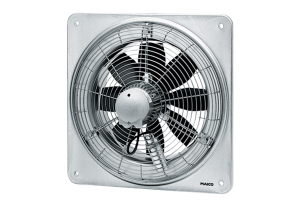

Axial-Wandventilator mit quadratischer Wandplatte, DN300, Wechselstrom

Produktbeschreibung

Merkmale

• Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857.
• 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Einbau in jeder Lage möglich.

Förderrichtung

• Nachfolgende Abbildung zeigt die Förderrichtung:

1. Förderrichtung A: Über den Motor saugend, Standard.
2. Förderrichtung B: Über den Motor blasend, auf Anfrage.
3. Drehrichtung
4. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.

Motor

• Asynchronmotor.
• Drehzahlsteuerbar. Ausnahme: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B und DZS 40/2 B.
• Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E).
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Wechselstrommotor

• Typreihen EZQ und EZS.
• Bemessungsspannung 230 V, 50 Hz.
• Thermischer Überlastungsschutz serienmäßig.
• Ventilatoren "../B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
• Ventilatoren "../D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
• Ventilatoren "../E": Spaltpolmotoren, nicht reversierbar, Schutzart IP 54.

Elektrischer Anschluss

• An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise

• Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

• Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
• Sonderspannungen und -frequenzen.
• Einphasenmotoren mit Thermokontakten oder Kaltleiter, potenzialfrei auf Klemmen geführt.
• Kondenswasserbohrungen.
• Ventilatoren mit erhöhtem Korrosionsschutz.
• Flügelräder aus Aluminium.
• Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
• Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
• Die Durchführbarkeit muss fallweise geprüft werden.
