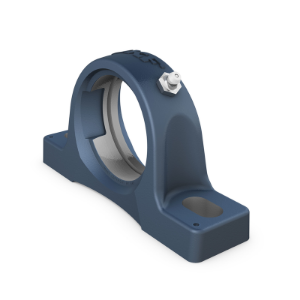

Bild von SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 505 M

Hersteller: SKF

SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 505 M

CHF 34.50 inkl. Steuer

SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 505 M
Material:

Artikelnummer: SY 505 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Material

ANSCHLUSSMASSE

D_a	52 mm	Durchmesser des kugeligen Sitzes
A	36 mm	Grundbreite
A₁	22 mm	Obere Breite
A₅	20.5 mm	Ãœberstand des Enddeckels
H	36.5 mm	HÃ¶he der kugeligen Sitzmitte
H₁	16 mm	FuÃŸhÃ¶he
H₂	70 mm	GesamthÃ¶he
J	102 mm	Abstand zwischen Befestigungsschrauben
J	110 mm	Abstand zwischen Befestigungsschrauben
J	94 mm	Abstand zwischen Befestigungsschrauben
L	130 mm	Gesamtlänge
N	11.5 mm	Breite FuÃŸschraubenloch
N₁	19.5 mm	Länge FuÃŸschraubenloch

BERECHNUNGSDATEN

0.53 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	10 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.375 in

TOLERANZKLASSE

Enddeckel

ECY 205
