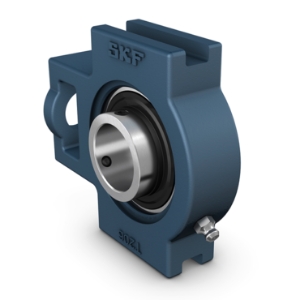

SKF Spann-Gehäuseeinheit Klemmschrauben-Befestigung Serie TU Art. Nr. TU 3/4 TF

Technische Daten

Gehäusetyp	Spannkopfeinheit
Lagertyp	Kugellager
Befestigung auf der Welle	Klemmschrauben-Befestigung
Material Gehäuse	Stahl/Grauguss
Material Lager	Lagerstahl
Wellendurchmesser (in)	3/4
Länge (mm)	97
Höhe (mm)	92
Lager	YAR 204-012-2F
Gehäuse	TU 504 U
Dynamische Belastung (N)	12700
Statische Belastung (N)	6550

Beschreibung

Y-Spannlagerkopfeinheiten sind hauptsächlich für den Einsatz in selbstgebauten Gurtspannvorrichtungen von Bandförderern vorgesehen. Die Gehäuse sind aus Grauguss gefertigt, um den Betriebsbedingungen entsprechen zu können. Die Einheiten können über den Innenring des integrierten Y-Lagers wahlweise mit Gewindestiftbefestigung oder Exzenterringbefestigung auf der Welle festgesetzt werden.
