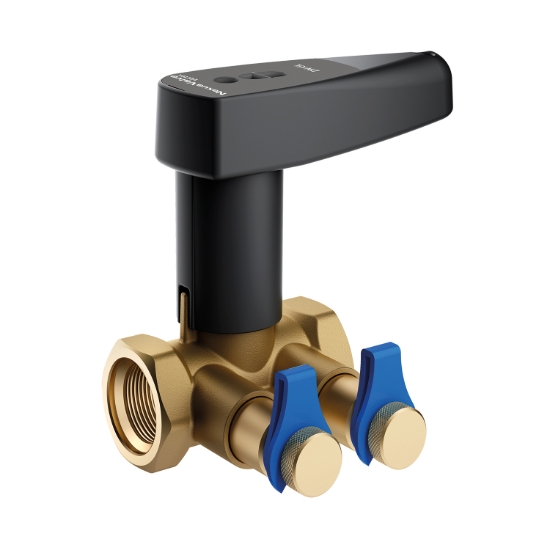

Flamco - comap - Vertex DN20 ¾"IG 55-1.170l/h, Art.Nr. : MN80597.701

Artikelnummer: MN80597.701

Beschreibung:Vertex Rp DN 20

Bestell- nummer:MN80597.701

Vorgänger:C751406

Model:NexusValve Vertex

Nennweite [DN]:20

Anschluss:Rp 3⁄4"

Kvs [m3/h]:4,40

Durchfluss- bereich [l/h]:55 -  1170

Werkstoff des Gehäuses:Messing

Werkstoff des Gehäuses:Messing

Werkstoffgüte:CuZn36Pb2As (CW602N)

Oberflächenschutz:unbehandelt

Nenndurchmesser:DN 20

Rohraußendurchmesser:20 Millimeter

Anschluss 1:Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Mit Kupplungsanschluss 1:Nein

Anschluss 2:Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Mit Kupplungsanschluss 2:Nein

Druckstufe Artikel:PN 25

Druckstufe Flansch:PN 25

Geeignet für Trinkwasser:Nein

Geeignet für Warmwasser:Nein

Geeignet für Heizungswasser:Ja

Max. Druckunterschied bei 20 °C:25 Bar

Max. Mediumtemperatur (Dauerbetrieb):120 Grad Celsius

Max. Betriebsdruck:25 Bar

Max. Arbeitsdruck:25 Bar

Min. Mediumtemperatur (Dauerbetrieb):-20 Grad Celsius

Mediumtemperatur (Dauerbetrieb):-20 - 120 °C

Hublänge:79 Millimeter

Voreinstellung plombier-/blockierbar:Nein

Geeignet für Handbedienung:Ja

Motorgesteuert:Nein

Betriebsgerät:statisch

Thermostatisch:Nein

Hydraulischer Abgleich:statisch

Art des Stellantriebs:sonstige

Mit Entleerungsventil:Nein

Mit Thermometer:Nein

Mit Standanzeiger:Ja

Mit Messnippel:Ja

Mit verlängerten Messnippeln:Nein

Mit Messanschluss:Nein

Messprinzip:Druckdifferenz

Venturi-Rohr:Nein

Mit Impulsleitungsanschluss:Nein

Kv-Wert:0 - 4.4

Kvs-Wert:4.4

Höhe Handgriff/Handrad:95 Millimeter

Länge Anschluss 1:0 Millimeter

Länge Handgriff/Durchmesser Handrad:79 Millimeter

Arbeitslänge Anschluss 1:0 Millimeter

Länge Anschluss 2:0 Millimeter

Winkel Spindel:90 Grad

Arbeitslänge Anschluss 2:0 Millimeter

KIWA-Prüfsiegel:Nein

Bedienhöhe:95 Millimeter

Länge Bedienungselement:250 Millimeter

Durchmesser Handrad:75 Millimeter

Winkel der Spindel:90 Grad

Mit Isolierung:Ja

Venturi-Düse:sonstige
