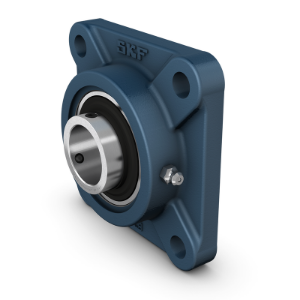

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1.15/16 TF

CHF 219.20 inkl. Steuer

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1.15/16 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FY 1.15/16 TF

Menge:

d	49.213 mm	Bohrungsdurchmesser
d₁	62.51 mm	AuÃŸendurchmesser Innenring
A	43 mm	Gesamtbreite
A₁	15 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	33 mm	Ãœberstand des Enddeckels
B	51.6 mm	Breite des Innenrings
B₄	9 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	107 mm	Oberer AuÃŸendurchmesser
D_b2	118 mm	Unterer AuÃŸendurchmesser
D_c	125.4 mm	Durchmesser Zentriervertiefung im Gehäuse
J	111 mm	Abstand zwischen Befestigungsschrauben
L	143 mm	Gesamtlänge
N	18 mm	Durchmesser FuÃŸschraubenloch
s₁	32.6 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	60.6 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

2.3 kg

Stellschraube	3/8-24 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
