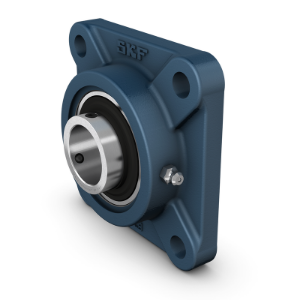

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1.1/8 TF

CHF 109.10 inkl. Steuer

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1.1/8 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FY 1.1/8 TF

Menge:

d	28.575 mm	Bohrungsdurchmesser
d₁	39.7 mm	AuÃŸendurchmesser Innenring
A	32.5 mm	Gesamtbreite
A₁	13 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	22.5 mm	Ãœberstand des Enddeckels
B	38.1 mm	Breite des Innenrings
B₄	5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	76 mm	Oberer AuÃŸendurchmesser
D_b2	84 mm	Unterer AuÃŸendurchmesser
D_c	93.7 mm	Durchmesser Zentriervertiefung im Gehäuse
J	82.5 mm	Abstand zwischen Befestigungsschrauben
L	108 mm	Gesamtlänge
N	11.5 mm	Durchmesser FuÃŸschraubenloch
s₁	22.2 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	42.2 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

1.05 kg

Stellschraube	1/4-28 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
