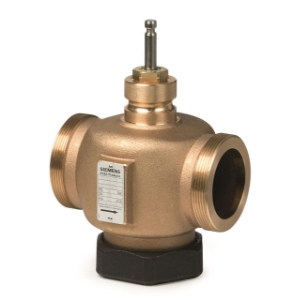

Artikelnummer: VVG41.15
VVG41.15 | BPZ:VVG41.15
DN: 15
Hub: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
kvs: 4 m³/h
Mediumstemperatur: -25…150 °C
Ventilkennlinie: Gleichprozentig
Stellverhältnis: DN 15: >50 , DN 20...50: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Werkstoff Innengarnitur: CrNi-Stahl
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G 1" B
Absolutdruck p1 Dampf: 300 kPa abs
SQX.. Δpmax: 800 kPa
SQX.. Δps: 1600 kPa
SAX..: Δpmax: 800 kPa
SAX..: Δps: 1600 kPa
SKD..: Δpmax: 800 kPa
SKD..: Δps: 1600 kPa
SKB..: Δpmax: 800 kPa
SKB..: Δps: 1600 kPa
Mit Gewindeanschluss nach ISO 228/1
Für Kühl-, Kalt-, Warm- und Heisswasser, Solen, Sattdampf und überhitzer Dampf in offenen und geschlossenen Kreisläufen
Artikelnummer: SKD62
SKD62 | BPZ:SKD62
Betriebsspannung: AC 24 V
Stellsignal: DC 0...10 V, DC 4...20 mA, 0...1000 Ohm
Leistungsaufnahme: 14 VA
Stellkraft: 1000 N
Stellzeit: Öffnen: 30 s, Schliessen: 15 s
Notstellfunktion: Ja (15 s)
Stellungsrückmeldung: DC 0...10 V, DC 4...20 mA
Schutzart: IP54
Umgebungstemperatur Betrieb: -15...50 °C
Montagelage: Stehend bis liegend
Artikelnummer: SAX61.03
SAX61.03 | S55150-A100
Stellkraft: 800 N
Leistungsaufnahme: 8 VA
Stellzeit: 30 s
Stellsignal: DC 0…10 V, DC 4…20 mA, 0…1000 Ohm
Umgebungstemperatur Betrieb: -5…55 °C
Mediumstemperatur: -25…130 °C
Umgebungsfeuchte Betrieb: 95 % r.F.
Abmessungen (B x H x T): 242 x 124 x 153 mm
Betriebsspannung: AC/DC 24 V
Stellungsrückmeldung: DC 0...10 V
Notstellfunktion: nein
Hilfsschalter: Optional
