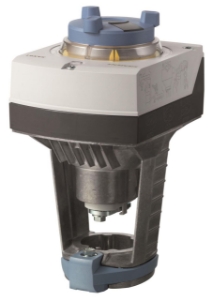

Siemens Elektromotorischer Stellantrieb, 800 N, 20 mm, AC 230 V, 3P, 30 s, Art.Nr.: SAX31.03

Artikelnummer: VXG41.1501

VXG41.1501 | BPZ:VXG41.1501

Hub: 20 mm

Leckrate: 0…0,02 % vom kvs-Wert

Leckrate Bypass: Standardversion: 0.5…2 % vom kvs-Wert Sonderversion: 0…0.02 % vom kvs-Wert (VXG41..01)

kvs: 4 m³/h

Mediumstemperatur: -25…90 °C

Ventilkennlinie: Durchgang: gleichprozentig , Bypass: linear

Stellverhältnis: DN 15: >50 , DN 20...50: >100

Produkt-Konformitäten: DVGW zertifiziert

Betriebsdruck zulässig: 1600 kPa

Werkstoff Ventilkörper: Rotguss CC491K (Rg5)

Werkstoff Innengarnitur: CrNi-Stahl

Nenndruck / PN Klasse: PN 16

Anschluss-gewinde: G 1" B

SQX.. Δpmax: 800 kPa

SAX..: Δpmax: 800 kPa

SKD..: Δpmax: 800 kPa

SKB..: Δpmax: 800 kPa

Artikelnummer: SAX81.03

SAX81.03 | S55150-A103

Stellkraft: 800 N

Hub: 20 mm

Leistungsaufnahme: 5 VA

Stellzeit: 30 s

Stellsignal: 3-Punkt

Schutzart: IP54

Umgebungstemperatur Betrieb: -5…55 °C

Mediumstemperatur: -25…130 °C

Umgebungsfeuchte Betrieb: 95 % r.F.

Abmessungen (B x H x T): 242 x 124 x 153 mm

Montagelage: Stehend bis liegend

Betriebsspannung: AC/DC 24 V

Stellungsrückmeldung: DC 0...10 V (SA..6..)

Notstellfunktion: nein

Hilfsschalter: Optional
