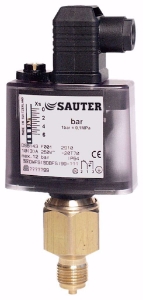

Eigenschaften
• Zum Regeln und Überwachen von Drücken in Flüssigkeiten, Gasen und Dämpfen
• Einstellbarer unterer Schaltpunkt
• Einstellbare Schaltdifferenz
• Plombierbar
• Druckfühler aus Messing für nicht aggressive Medien (DSB)
• Druckfühler aus nicht rostendem Stahl für aggressive Medien (DSF)
Technische Daten
Elektrische Versorgung
Max. Belastung als Goldkontakt 1) 400 mA, 24 V, 10 VA
Min. Belastung als Goldkontakt 4 mA, 5 V
Max. Belastung als Silberkontakt 10(4) A, 250 V~, 50 W, 250 V=
Min. Belastung als Silberkontakt 100 mA, 24 V
Kenngrössen
Druckanschluss G½'' A
Umgebungsbedingungen
Zul. Umgebungstemperatur –20...70 °C
Mediumstemperatur ≤110 °C
Konstruktiver Aufbau
Gehäuse Transparente Abdeckung
Gehäusematerial Schlagfester Thermoplast
Gerätestecker Normstecker mit Leitungsdose für Kabel Ø 6...10 mm
Normen, Richtlinien
Schutzart 2) IP 65 (EN 60529)
Schutzklasse I (IEC 60730)
Prüfkennzeichen 3) TÜV
DWFS (SDBFS) ID: 0000006024
DGRL VdTÜV-Merkblatt Druck 100
Kat. IV (als SDBFS)
EN 12952-11, EN 12963-9
TRD 604, Blatt 1 und Blatt 2
Schiffszulassung Germanischer Lloyd (GL) ID: 42652-02HH
Lloyds Register ID: 02/20038 (E1)
CE-Konformität nach EMV-Richtlinie 2004/108/EG EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3, EN 61000-6-4
Niederspannungsrichtlinie 2006/95/EG
EN 60730-1, EN 60730-2-6
