    Hersteller: Alfa Laval

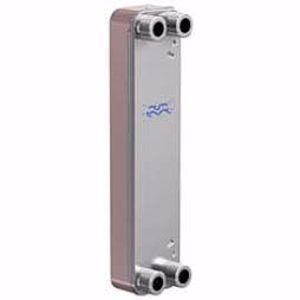

    Alfa-Laval Plattenwärmetauscher gelötet CBH18-15H, Art.Nr. : 3287101627

    CHF 600.50 inkl. Steuer
    CHF 372.35 inkl. Steuer

    Artikelnummer: 3287101627

    n = Plattenanzahl

    Typ: CBH18

    Max./min. Auslegungstemperatur (°C): 150/-50

    Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 32/32

    Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,038 (H) 5)

    Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 3.6

    Höhe, a (mm): 316

    Breite, b (mm): 74

    Vertikaler Anschlussabstand, c (mm): 278

    Horizontaler Anschlussabstand, d (mm): 40

    Plattenpaketlänge, A (mm): (n x 2,16) + 8

    Leergewicht (kg) ***: (n x 0,07) + 0,4

    Standardanschluss, Außengewinde (Zoll): 3/4"

    Plattenwerkstoff: AISI 316

    Anschlusswerkstoff: AISI 316

    Lötmaterial: Kupfer

    Max. Plattenanzahl: 60

    L0063.112

    Artikelnummer: 3287101627

    Wärmequelle : Kessel

    Leistung : 5 kW

    Temp. Primär : 80 → 60 °C

    Temp. Sekundär : 55 → 75 °C

    Druckverlust max : 20 kPa

    Gewicht : 1,5 kg

    Durchfluss Primärseite : 215 kg/h

    Durchfluss Sekundärseite : 215 kg/h

    Anschluss Primärseite : ISO-G 3/4" Außengewinde

    Anschluss Sekundärseite : ISO-G 3/4" Außengewinde

    Tiefe : 58 mm

    Breite : 74 mm

    Höhe : 316 mm

    *
    *
    *

    Wärmequelle : Kessel

    Leistung : 5 kW

    Temp. Primär : 80 → 60 °C

    Temp. Sekundär : 55 → 75 °C

    Druckverlust max : 20 kPa

    Gewicht : 1,5 kg

    Durchfluss Primärseite : 215 kg/h

    Durchfluss Sekundärseite : 215 kg/h

    Anschluss Primärseite : ISO-G 3/4" Außengewinde

    Anschluss Sekundärseite : ISO-G 3/4" Außengewinde

    Tiefe : 58 mm

    Breite : 74 mm

    Höhe : 316 mm
