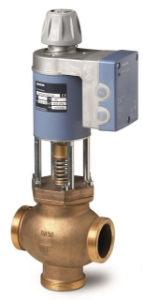

Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN15, kvs 3, AC / DC 24 V, DC 0/2...10 V / 4..., Art.Nr.: MXG461B15-3

Artikelnummer: MXG461B15-3

MXG461B15-3 | BPZ:MXG461B15-3

Nenndruck / PN Klasse: PN 16

Betriebsspannung: AC 24 V, DC 20...30 V

Leistungsaufnahme: 33 VA

Stellsignal: DC 0...10 V, DC 2...10 V, DC 0...20 mA, DC 4...20 mA, DC 0...20 V Phs

Stellzeit: <2 s

Notstellfunktion: A->AB geschlossen

Stellungsrückmeldung: DC 0...10 V, DC 2...10 V, DC 0...20 mA, DC 4...20 mA

Schutzart: IP31

Umgebungstemperatur Betrieb: -5…45 °C

Montagelage: Stehend bis liegend

Betriebsdruck zulässig: 1600 kPa

Leckrate: < 0,05 % des kvs-Wertes

Leckrate Bypass: < 0,2 % des kvs-Wertes

Mediumstemperatur: -20…130 °C; -4…266 ºF

Medium: Wasser

Ventilkennlinie: Gleichprozentig , Linear

Hubauflösung ΔH/H100: 1:1000

Werkstoff Ventilkörper: Rotguss CC491K (Rg5)

Werkstoff Innengarnitur: CrNi-Stahl

Δpmax: 1000 kPa

Δps: 1000 kPa

Anschluss-gewinde: G 1" B

Abmessungen (B x H x T): 157 x 382.5 x 101 mm

Produkt-Konformitäten: DVGW zertifiziert

kvs: 3 m³/h

DN: 15
