    Hersteller: Siemens

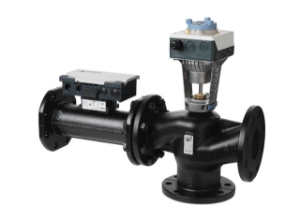

    Siemens 3-Weg Mess- und Regelventil,DN65,20m/h, Art.Nr. : EXF4U20E065

    CHF 4’246.30 inkl. Steuer
    CHF 3’227.20 inkl. Steuer

    Artikelnummer: EXF4U20E065

    EXF4U20E065 | S55300-M117

    Nenndruck / PN Klasse: PN 16

    Betriebsspannung: AC 24 V, DC 24 V

    Frequenz: 50 Hz

    Leistungsaufnahme: 14 VA, 6.25 W

    Kommunikation: Ethernet - BACnet IP , Ethernet - Cloud , RS485 - Modbus RTU

    Universal-Eingänge: 2

    Universal-Eingänge Signal: Pt1000 , LG-Ni1000 , DC 0…10 V, DC 2…10 V, 4…20 mA

    Analog-Ausgänge Anzahl: 1

    Analog-Ausgänge: 1

    Analog-Ausgänge Signal: DC 2...10 V, DC 0...10 V, DC 4...20 mA

    Analog-Eingänge Anzahl: 2

    Analog-Eingänge Signal: Pt1000

    DN: 65

    Volumendurchfluss V: 20 m³/h

    Volumendurchfluss Vmin: 6 m³/h

    Δpmax: 150 kPa

    Messgenauigkeit: Volumen-Durchfluss: +/- 2% (25...100% V100) , Temperaturdifferenz (bei 20°C): +/- 0.2 K

    Regelgenauigkeit Volumendurchfluss: +/- 5 % (25...100 % V100)

    kvs: 54 m³/h

    Stellverhältnis: 1:100

    Leckrate: 0.03 % vom kvs Bypass: 1...3 % vom kvs

    Ventilkennlinie: wählbar

    Medium: Warmwasser , Heisswasser , Kaltwasser

    Mediumstemperatur: 1…120 °C

    Betriebsdruck zulässig: 1500 kPa

    Werkstoff Ventilkörper: Grauguss EN-GJL-250

    Werkstoff Innengarnitur: Rostfreier Stahl

    SAX..: Δpmax: 150 kPa

    Liefereinheit: Stück

    Artikelnummer: EXF4U20E065

    RS485 für Modbus RTU Integration z.B. in Climatix

    Ethernet Daisychain für BACnet IP integration in Desigo

    Cloud Einbindung für erweiterte Funktionen mit einer Auswahl von Software-als-Service (SaaS)-Paketen wie z.B. dem Building Operator – einer cloudbasierten Applikation zur Fernüberwachung und – steuerung des gesamten Gebäudebestandes

    Spannungsversorgung AC/DC 24 V

    Stellsignal analog DC 0/2...10 V o. 4...20 mA

    Gewindeanschluss nach ISO 7005-1

    Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich

    Für Kühl-, Kalt-, Warm- und Heisswasser in geschlossenen Kreisläufen

    Volumendurchfluss 6000...20'000 l/h

    Beinhaltet folgende 7 Komponenten:

    IntelligentValve Regler ASE4U10E / S55845-Z205

    Durchflusssensor AVF4E065 / S55845-Z213

    Hubregelventil VXF42.65-63 / S55204-V139

    Montageset ALF4E065 / S55845-Z218

    Stellantrieb SAX61.03/HR / S55150-A142

    Temperaturfühlerpaar EZU10-10025 / S55845-Z230

    Edelstahl-Tauchhülsenpaar EZT-S100 / S55845-Z232

    *
    *
    *

    RS485 für Modbus RTU Integration z.B. in Climatix

    Ethernet Daisychain für BACnet IP integration in Desigo

    Cloud Einbindung für erweiterte Funktionen mit einer Auswahl von Software-als-Service (SaaS)-Paketen wie z.B. dem Building Operator – einer cloudbasierten Applikation zur Fernüberwachung und – steuerung des gesamten Gebäudebestandes

    Spannungsversorgung AC/DC 24 V

    Stellsignal analog DC 0/2...10 V o. 4...20 mA

    Gewindeanschluss nach ISO 7005-1

    Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich

    Für Kühl-, Kalt-, Warm- und Heisswasser in geschlossenen Kreisläufen

    Volumendurchfluss 6000...20'000 l/h

    Beinhaltet folgende 7 Komponenten:

    IntelligentValve Regler ASE4U10E / S55845-Z205

    Durchflusssensor AVF4E065 / S55845-Z213

    Hubregelventil VXF42.65-63 / S55204-V139

    Montageset ALF4E065 / S55845-Z218

    Stellantrieb SAX61.03/HR / S55150-A142

    Temperaturfühlerpaar EZU10-10025 / S55845-Z230

    Edelstahl-Tauchhülsenpaar EZT-S100 / S55845-Z232
