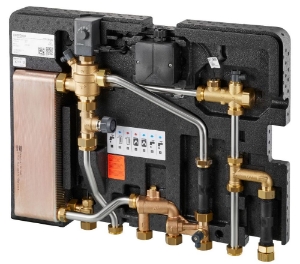

Oventrop - Elektronische Wohnungsstation "Regudis W-HTE" PWT kupfergelötet, spezialbeschichtet, 25 l/min, Art.Nr. : 1344052

Wohnungsstation Regudis W-HTE mit werksseitig vormontierter elektronischer Regelung und kupfergelötetem vollversiegeltem Edelstahl-Plattenwärmeübertrager ermöglicht die energieeffiziente und hygienische Versorgung einer Wohnung mit heißem und kaltem Trinkwasser sowie Heizungswasser.

Montiert auf einer wärmeisolierten Unterschale, für Unterputz- oder Aufputzwandmontage. Verrohrungen aus Edelstahl 1.4404, und entzinkungsbeständigen Armaturen. br>Eine optionale Wärmedämmung reduziert die Wärmeabgabe, und verhindert durch eine getrennte Anordnung der warmführenden von den kaltführenden Leitungen eine Erwärmung des Kaltwassers. In der Dämmoberschale integrierte steckbare Elemente ermöglichen Aussparungen für Wasserzähler, Wärmezähler, sowie den Wärmeübertrager, um eine schnelle Auskühlung des Wärmeübertragers nach eines Zapfvorgangs zu gewährleisten. br>Mit der optionalen Wärmedämmung wird die Einbautiefe von 110 mm nicht überschritten. Alle mediumberührten Teile auf der Trinkwasserseite sind aus Messing, Edelstahl 1.4401 und 1.4404 und trinkwasserzugelassenen Kunststoffen.

Die Station erlaubt mit einer asymmetrischen Anordnung der Edelstahlplatten des Wärmeübertragers, sowie einer druckverlustoptimierten Bauweise der Station einen besonders effizienten Betrieb und ermöglicht Warmwasser-Volumenströme von 20-30 l/min (Leistungsbereich 3) bei Temperaturüberhöhungen von 0-15 K (gem. SPF Prüfprozedur). Somit lassen sich Schüttleistungen und Temperaturüberhöhungen individuell an die vorliegenden Anlagenparameter anpassen. Durch die geringen Temperaturerhöhungen ist die Station besonders geeignet für den Betrieb in Niedertemperatursystemen.

Die adaptive elektronische Regelung passt sich selbstständig den Betriebsbedingungen im Gesamtsystem an. Die eingestellte Trinkwassertemperatur wird unabhängig von Systemtemperaturen, Druckverlustverhältnissen und benötigten Zapfmengen konstant geregelt. br>Durch eine bedarfsgeregelte Vorrangschaltung des multifunktionalen Regelventils, wird eine intelligente Energieverteilung zur Trinkwassererwärmung sowie zur Wärmeversorgung einer Wohneinheit gewährleistet. br>Im Heizbetrieb sorgt die integrierte Differenzdruckregelung des Regelventils für eine effiziente Wärmeverteilung der Stationen untereinander. Ein hydraulischer Abgleich im Rohrnetz zur Station ist somit überflüssig. br>Im Falle eines Stromausfalls wird ein Failsafe-Mode aktiviert. Im Failsafe-Mode schließt der Stellantrieb das Regelventil, um eine unkontrollierte Trinkwassererwärmung zu verhindern. Über eine Status-LED wird der aktuelle Betriebszustand der Station angezeigt.

Der kupfergelötete Edelstahl Plattenwärmeübertrager ist primär- und sekundärseitig siliziumdioxid-vollversiegelt. Durch die optimierte Oberflächenstruktur verringert sich das Verkalkungsrisiko und Ablagerungen werden reduziert. Die Medienbeständigkeit auf der Primär- und Sekundärseite wird verbessert. Durch die Vollversiegelung kann der Wärmeübertrager in kritischen Trinkwasserregionen mit hoher elektrischer Leitfähigkeit >500 µS/cm und einem Chloridgehalt >100 mg/l eingesetzt werden. Eine exakte Überprüfung der einsetzbaren Werkstoffe wird anhand einer Trinkwasseranalyse und vom Hersteller zur Verfügung gestellten Beiblättern empfohlen. Der vollversiegelte Wärmeübertrager beugt zusätzlich durch die vollversiegelte Oberfläche einer Metallmigration ins Trinkwasser und Heizungswasser vor.

Die Regudis W-HTE Basistation kann zeitsparend durch ein modular aufgebautes Montage- Konzept Plug and Play individuell um folgende Funktionen erweitert werden: ul>li>Trinkwasserzirkulation/li>li>gemischter Heizkreis (Vorlauftemperaturregelmodul)/li>li>gleichzeitige Versorgung von einem direktem und einem gemischtem Heizkreis/li>/ul>Die Wohnungsstation Regudis W-HTE besteht aus folgenden Komponenten: br>ul>li>Anschlussbox Versorgungsspannung, Spannungsversorgung 230 V AC, Nennstrom 50 mA, Ausgangsspannung 5 V DC, Nennausgangsstrom 1200 mA, Schutzart IP 65, Schutzklasse II, Überspannungskategorie III, Umgebungstemperatur 0 bis 60 °C/li>li>Elektronischer Regler mit Warmwasser-Sollwerteinstellung 40-70 °C, max. Umgebungstemperatur 0 bis 60 °C, Leistungsaufnahme 0,15 bis 3 W, Schutzart IP 54, Eingangsspannung 5 V DC/li>li>Turbinensensor (ermöglicht Volumenstromerfassung ab 1 l/min)/li>li>Entlüftung Heizkreis/li>li>Multifunktionales Regelventil für große Durchflüsse mit integriertem Differenzdruckregler und bedarfsgeregelter Vorrangschaltung zur Warmwasserbereitung/li>li>Zonenventil zur Regulierung des Heizkreises/li>li>Schmutzfänger Heizkreis Rücklauf/li>li>kupfergelöteter Edelstahl-Plattenwärmeübertrager 1.4401/1.4404 vollversiegelt/li>li>Temperaturfühler Warmwasser PT1000/li>li>Entlüftung Trinkwasserkreis/li>li>Anschlussmöglichkeit des Trinkwasserzirkulationsmoduls G 1/li>li>Passstück für Wärmezähler G 3/4, 110 mm/li>li>Passstück für Wasserzähler G 3/4, 110 mm/li>li>Anschlussmöglichkeit des Temperaturvorhalte-Regelsets M 22 x 1/li>li>Schmutzfänger Heizungsvorlauf/li>li>Anschlussmöglichkeit Temperaturfühler für Wärmemengenzähler M 10 x 1,0/li>/ul>Inbetriebnahme der Anlage auf Anfrage

Leistungsdaten Trinkwasser:

WW-Leistung Wärmeübertrager: 55-84 kW (Leistungsbereich 3)br>bei 50-65 °C Primär, und 10 °C/50 °C Sekundär br>Zapfmenge: 20-30 l/min (gem. SPF- Prüfprozedur) br>Druckverlust Sekundär: 300-650 mbar (ohne KWZ) br>3 Anschlüsse Kugelhähne DN 20

Leistungsdaten Heizung:

Heizleistung 14 kW, delta T 20 K br>Max. 600 l/h br>max. Differenzdruck 2,0 bar br>min. Differenzdruck 0,15 mbar br>Druckverlust Primär : 150-250 mbar (ohne WMZ) br>4 Anschlüsse Kugelhähne DN 20

Allgemein:

max. Betriebsdruck: 10 bar br>Tmax (Primär): 90 °C br>Umgebungstemperatur: 2 bis 35 °C br>BxHxT (ohne Kugelhähne): 600 x 455 x 110 mm br>Achsabstand der Anschlüsse: 65 mm br>Achsabstand zur Wand: 26,5 mm br>Gewicht: 10,2 kg

Umfangreiches Zubehör:

Vorlauftemperaturregelmodul für Flächenheizungen, Heizkreisanschlussstück, Trinkwasserzirkulationsmodul, Durchlauferhitzermodul, Duo Heizkreistrennmodul, Wärmedämmoberschale, Temperaturvorhalteregelset, Spül- und Montagebrücke, Erdungsschelle, Kugelhahnanschlusssets, Unterputzschränke, Aufputzschränke, Revisionsrahmen, Regubox Exklusiv-Aufputzhaube
