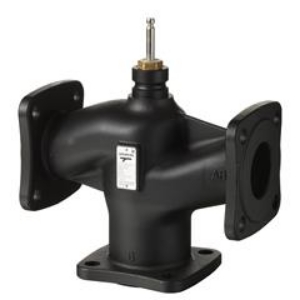

Bild von Siemens - Dreiwegventil, Flansch, PN10, DN100, kvs 160, Art.Nr. :VXF32.100-160
Hersteller: Siemens

Siemens - Dreiwegventil, Flansch, PN10, DN100, kvs 160, Art.Nr. :VXF32.100-160

CHF 1’127.70
CHF 1’127.70
CHF 1’544.80

Artikelnummer: VXF32.100-160

S55202-V123

Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm

Leckrate: 0…0.02 % vom kvs

Leckrate Bypass: 0.5…2 % vom kvs

DN: 100

kvs: 160 m³/h

Mediumstemperatur: -10…150 °C

Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear

Stellverhältnis: DN 15 .. 25: >50 , DN 40...150: >100

Betriebsdruck zulässig: 1000 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5

Nenndruck / PN Klasse: PN 10

SAV..: Δpmax: 125 kPa

SKC..: Δpmax: 250 kPa

Artikelnummer: VXF32.100-160
*
*
*
