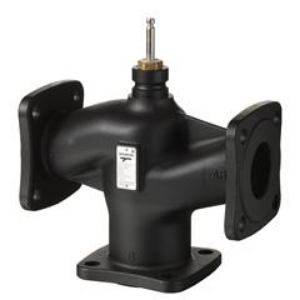

Bild von Siemens - Dreiwegventil, Flansch, PN10, DN15, kvs 4, Art.Nr. :VXF32.15-4
Hersteller: Siemens

Siemens - Dreiwegventil, Flansch, PN10, DN15, kvs 4, Art.Nr. :VXF32.15-4

CHF 226.55
CHF 226.55
CHF 310.30

Artikelnummer: VXF32.15-4

S55202-V115

Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm

Leckrate: 0…0.02 % vom kvs

Leckrate Bypass: 0.5…2 % vom kvs

DN: 15

kvs: 4 m³/h

Mediumstemperatur: -10…150 °C

Ventilkennlinie: Durchgang: gleichprozentig , Durchgang: kvs 250/400 linear , Bypass: linear

Stellverhältnis: DN 15 .. 25: >50 , DN 40...150: >100

Betriebsdruck zulässig: 1000 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5

Nenndruck / PN Klasse: PN 10

SAX..: Δpmax: 400 kPa

SKD..: Δpmax: 400 kPa

SKB..: Δpmax: 400 kPa

Artikelnummer: VXF32.15-4
*
*
*
