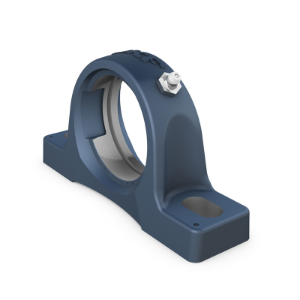

Bild von SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 511 M

Hersteller: SKF

SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 511 M

CHF 86.80 inkl. Steuer

SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 511 M
Material:

Artikelnummer: SY 511 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Material

ANSCHLUSSMASSE

D_a	100 mm	Durchmesser des kugeligen Sitzes
A	60 mm	Grundbreite
A₁	40 mm	Obere Breite
A₅	37.5 mm	Ãœberstand des Enddeckels
H	63.5 mm	HÃ¶he der kugeligen Sitzmitte
H₁	24 mm	FuÃŸhÃ¶he
H₂	126 mm	GesamthÃ¶he
J	171.5 mm	Abstand zwischen Befestigungsschrauben
J	181 mm	Abstand zwischen Befestigungsschrauben
J	162 mm	Abstand zwischen Befestigungsschrauben
L	219 mm	Gesamtlänge
N	18 mm	Breite FuÃŸschraubenloch
N₁	27.5 mm	Länge FuÃŸschraubenloch

BERECHNUNGSDATEN

2.35 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	16 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.625 in

TOLERANZKLASSE

Enddeckel

ECY 211
