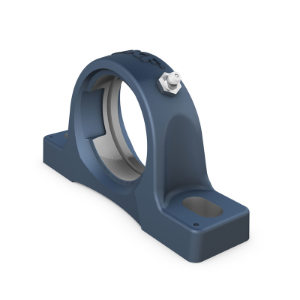

Bild von SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 512 M

Hersteller: SKF

SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 512 M

CHF 102.00 inkl. Steuer

SKF Stehlagergehäuse für Spannringlager Art. Nr. SY 512 M
Material:

Artikelnummer: SY 512 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Material

ANSCHLUSSMASSE

D_a	110 mm	Durchmesser des kugeligen Sitzes
A	60 mm	Grundbreite
A₁	42 mm	Obere Breite
A₅	39 mm	Ãœberstand des Enddeckels
H	69.9 mm	HÃ¶he der kugeligen Sitzmitte
H₁	26.5 mm	FuÃŸhÃ¶he
H₂	137.5 mm	GesamthÃ¶he
J	190.5 mm	Abstand zwischen Befestigungsschrauben
J	202 mm	Abstand zwischen Befestigungsschrauben
J	179 mm	Abstand zwischen Befestigungsschrauben
L	240 mm	Gesamtlänge
N	18 mm	Breite FuÃŸschraubenloch
N₁	29.5 mm	Länge FuÃŸschraubenloch

BERECHNUNGSDATEN

3 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	16 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.625 in

TOLERANZKLASSE

Enddeckel

ECY 212

Ihr Name *

Ihre E-Mail *

Anfrage *

Technische Spezifikationen

ABMESSUNGEN

Material

ANSCHLUSSMASSE

D_a	110 mm	Durchmesser des kugeligen Sitzes
A	60 mm	Grundbreite
A₁	42 mm	Obere Breite
A₅	39 mm	Ãœberstand des Enddeckels
H	69.9 mm	HÃ¶he der kugeligen Sitzmitte
H₁	26.5 mm	FuÃŸhÃ¶he
H₂	137.5 mm	GesamthÃ¶he
J	190.5 mm	Abstand zwischen Befestigungsschrauben
J	202 mm	Abstand zwischen Befestigungsschrauben
J	179 mm	Abstand zwischen Befestigungsschrauben
L	240 mm	Gesamtlänge
N	18 mm	Breite FuÃŸschraubenloch
N₁	29.5 mm	Länge FuÃŸschraubenloch

BERECHNUNGSDATEN

3 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	16 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.625 in

TOLERANZKLASSE

Enddeckel

ECY 212
