Hersteller: Alfa Laval

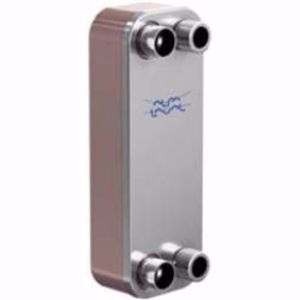

Alfa-Laval Plattenwärmetauscher gelötet CB30-24H (V22,V24), Art.Nr. : 3287083286

CHF 1’057.70 inkl. Steuer

Ihr Preis: CHF 655.80 inkl. Steuer

Artikelnummer: 3287083286

n = Plattenanzahl

Typ: CB30

Max./min. Auslegungstemperatur (°C): 225/-196

Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 36/36

Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,054

Max. Durchﬂuss (S3-S4/S1-S2) (m3/h) **: 14.5

Höhe, a (mm): 313

Breite, b (mm): 113

Vertikaler Anschlussabstand, c (mm): 250

Horizontaler Anschlussabstand, d (mm): 50

Plattenpaketlänge, A (mm): (n x 2,31) + 13

Leergewicht (kg) ***: (n x 0,1) + 1,2

Standardanschluss, Außengewinde (Zoll): 1 1/4" / 1"

Plattenwerkstoff: AISI 316

Anschlusswerkstoff: AISI 316

Lötmaterial: Kupfer

Max. Plattenanzahl: 150

Download-> Technische Spezifikation

L0063.302

Artikelnummer: 3287083286

Menge:

Overview
Contact Us

Wärmequelle : Solar

Leistung : 32 kW

Temp. Primär : 55 → 45 °C

Temp. Sekundär : 35 → 45 °C

Druckverlust max : 20 kPa

Gewicht : 5,1 kg

Durchfluss Primärseite : 1840 kg/h

Durchfluss Sekundärseite : 2758 kg/h

Anschluss Primärseite : ISO-G 1" Außengewinde

Anschluss Sekundärseite : ISO-G 1 1/4" Außengewinde

Tiefe : 113 mm

Breite : 113 mm

Höhe : 313 mm

Ihr Name *

Ihre E-Mail *

Anfrage *

Wärmequelle : Solar

Leistung : 32 kW

Temp. Primär : 55 → 45 °C

Temp. Sekundär : 35 → 45 °C

Druckverlust max : 20 kPa

Gewicht : 5,1 kg

Durchfluss Primärseite : 1840 kg/h

Durchfluss Sekundärseite : 2758 kg/h

Anschluss Primärseite : ISO-G 1" Außengewinde

Anschluss Sekundärseite : ISO-G 1 1/4" Außengewinde

Tiefe : 113 mm

Breite : 113 mm

Höhe : 313 mm
