    Hersteller: Alfa Laval

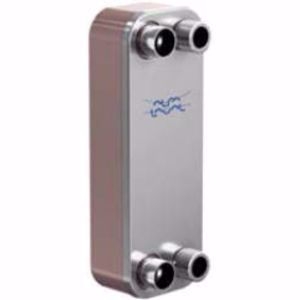

    Alfa-Laval Plattenwärmetauscher gelötet CB30-34H (V22,V24), Art.Nr. : 3287083363

    CHF 1’263.70 inkl. Steuer
    CHF 783.50 inkl. Steuer

    Artikelnummer: 3287083363

    n = Plattenanzahl

    Typ: CB30

    Max./min. Auslegungstemperatur (°C): 225/-196

    Max. Auslegungsdruck bei 150 °C (S3-S4/S1-S2) (bar) *: 36/36

    Volumen/Kanal (S3-S4/S1-S2) (Liter): 0,054

    Max. Durchfluss (S3-S4/S1-S2) (m3/h) **: 14.5

    Höhe, a (mm): 313

    Breite, b (mm): 113

    Vertikaler Anschlussabstand, c (mm): 250

    Horizontaler Anschlussabstand, d (mm): 50

    Plattenpaketlänge, A (mm): (n x 2,31) + 13

    Leergewicht (kg) ***: (n x 0,1) + 1,2

    Standardanschluss, Außengewinde (Zoll): 1 1/4" / 1"

    Plattenwerkstoff: AISI 316

    Anschlusswerkstoff: AISI 316

    Lötmaterial: Kupfer

    Max. Plattenanzahl: 150

    L0063.303

    Artikelnummer: 3287083363

    Wärmequelle : Solar

    Leistung : 50 kW

    Temp. Primär : 55 → 45 °C

    Temp. Sekundär : 35 → 45 °C

    Druckverlust max : 20 kPa

    Gewicht : 6,2 kg

    Durchfluss Primärseite : 2875 kg/h

    Durchfluss Sekundärseite : 4310 kg/h

    Anschluss Primärseite : ISO-G 1" Außengewinde

    Anschluss Sekundärseite : ISO-G 1 1/4" Außengewinde

    Tiefe : 137 mm

    Breite : 113 mm

    Höhe : 313 mm

    *
    *
    *

    Wärmequelle : Solar

    Leistung : 50 kW

    Temp. Primär : 55 → 45 °C

    Temp. Sekundär : 35 → 45 °C

    Druckverlust max : 20 kPa

    Gewicht : 6,2 kg

    Durchfluss Primärseite : 2875 kg/h

    Durchfluss Sekundärseite : 4310 kg/h

    Anschluss Primärseite : ISO-G 1" Außengewinde

    Anschluss Sekundärseite : ISO-G 1 1/4" Außengewinde

    Tiefe : 137 mm

    Breite : 113 mm

    Höhe : 313 mm
